KS筛选器

Ks内核驱动的基本模块为筛选器（filter)，其在应用层由DirectShow代理为DirectShow筛选器。

筛选器图是一组连接的筛选器. 筛选器图链接要对数据流进行的多个处理任务。可通过GraphEdit工具测试各种筛选器。

一个筛选器由三部分组成：

• Node:用于数据处理
• Pin：用于对外的连接
• connection：用于Node和Pin的连接

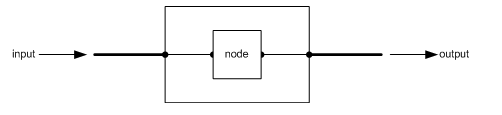

下图是一个最简单的筛选器：

引脚为粗线，引脚与Node之间通过connection相连。

筛选器包括2个Pin(source Pin和sink Pin)。
Node从Source Pin上接收数据，在内部处理之后，再写入到Sink Pin引脚。

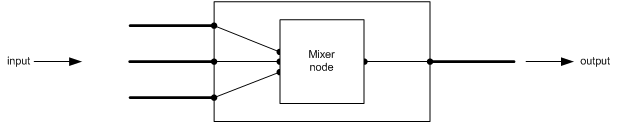

对于实现混音功能的过滤器，可能有多个输入源。

筛选器中connection的实现是通过KSTOPOLOGY_CONNECTION结构体实现的,其是通过KSPROPERTY_TOPOLOGY_CONNECTIONS 属性查询的。

typedef struct {
  ULONG FromNode;
  ULONG FromNodePin;
  ULONG ToNode;
  ULONG ToNodePin;
} KSTOPOLOGY_CONNECTION, *PKSTOPOLOGY_CONNECTION;

KSTOPOLOGY_CONNECTION connection[]=
//    FromNode,       FromNodePin,     ToNode,        ToNodePin,
{
 {  KSFILTER_NODE,        0,            0,               0     },
 {       0,               1,       KSFILTER_NODE,        1     }
};

• 如果Node值为KSFILTER_NODE，则表明该Pin无外部连接节点。
